La transmission de mouvement

Objectifs : Savoir reconnaître les différents moyens de transmission de mouvements.

1. Transmission du mouvement par engrenage ...

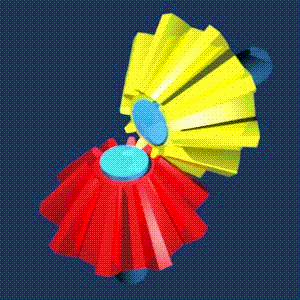

... à roues cylindriques ... à roues coniques
Les axes de rotation sont parallèles.
La roue de de petit diamètre tourne plus vite.
Les roues tournent en sens inverse. 		Les axes de rotation convergent
vers un point.

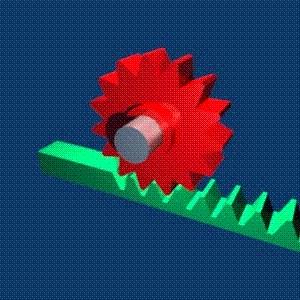

... à roues et vis sans fin ... à roues et crémaillère

La vis entraîne la roue, mais la roue ne peut pas
entraîner la vis. On dit que le mouvement est
irréversible. 		Transformation du mouvement de rotation
en mouvement de translation.

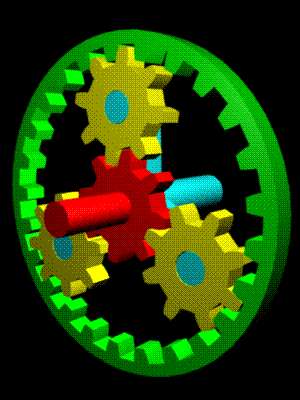

Ce type d'engrenage est utilisé si on désire que l'axe d'entrée et l'axe de sortie soient alignés.

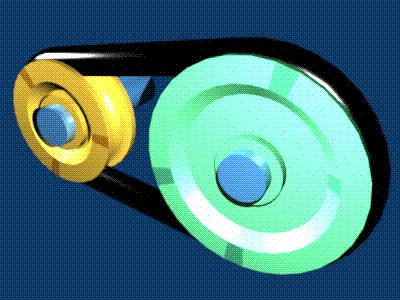

2. transmission par poulies et courroie



3. transmission par roues dentées et chaîne

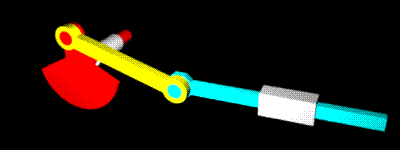

4. transmission par système bielle et manivelle


Ce système permet de transformer un mouvement de rotation en mouvement de translation.

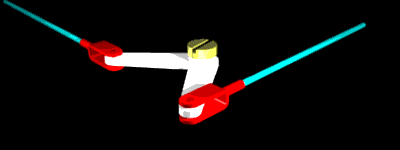

5. transmission par renvoi d'angle
On utilise ce système lorsqu'un mouvement de translation doit être renvoyé dans une direction perpendiculaire au mouvement d'origine.
