7 Les représentations d'un objet
| Le dessin | |
|---|---|
|
|
|
|
Pour imaginer, communiquer, comprendre, expliquer le fonctionnement d’un objet technique, pour le fabriquer, on a besoin de le représenter. La plupart de ces représentations graphiques sont définies par des règles précises (normes) communes à tous les techniciens. |
|
|
1. CROQUIS |
|
|
On appelle croquis la représentation à main levée d’un objet technique. Il sert de point de départ à un dessin qui sera réalisé plus tard avec plus de précision. |
|
|
2. AUTRES MODES DE REPRESENTATIONS |
|
|
Pour un même objet, la représentation peut prendre différents aspects : |
|
|
a. LA REPRÉSENTATION EN PERSPECTIVE : Cette représentation est un dessin en volume (3D) de l’objet dans une position quelconque. Elle donne une bonne idée générale de cet objet. |
|
|

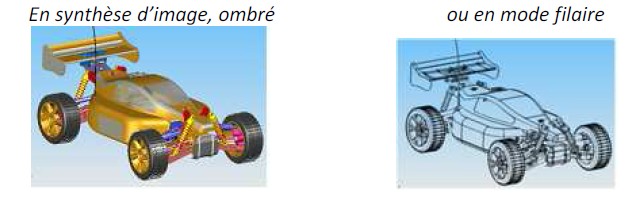

b. Le Dessin Assisté par Ordinateur (D.A.O) permet de rendre le dessin plus réaliste, de créer des ombres, de faire tourner l’objet dans l’espace,…. On l’appelle modèle numérique. |
|
|
c. LA VUE ÉCLATÉE : Elle permet de positionner les différentes pièces d’un objet les unes par rapport aux autres. |
|
|

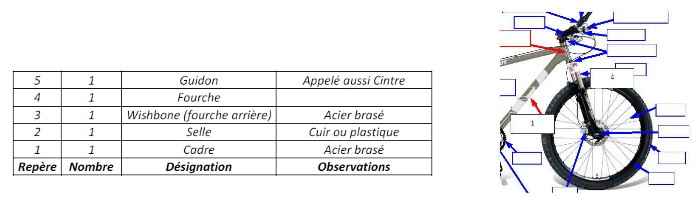

d. la nomenclature: Ces dessins sont généralement accompagnés d’une nomenclature. Il s’agit d’un tableau qui donne la liste de tous les éléments d’un objet technique. |
|
|

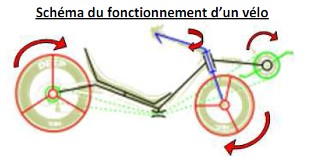

e. LES SCHEMAS : Pour décrire le fonctionnement de l’objet, il est souvent nécessaire d’utiliser des SCHEMAS respectant des codes où apparaissent, grâce à des flèches de direction, les différents mouvements possibles, ainsi que les liaisons entre éléments. |
|
|
f. LE DESSIN PAR PROJECTION (vues 2D) : L’objet n’est plus représenté en volume mais par plusieurs vues en 2 dimensions, alignées (vue de face, de droite, de gauche,…) sur lesquelles on ne voit qu’une seule face à la fois. |
|
| Les fiches de connaissance associées | |
| Fiche de connaissance N° 6.3 | |
7 Les représentations d'un objet
|
1. TYPES DE REPRESENTATION |
||
|---|---|---|
|
Pour communiquer, le demandeur (le client), le concepteur et les techniciens doivent se comprendre. Pour cela, ils utilisent des croquis, des schémas, des plans, des dessins,… |
||
|
a. Un croquis est une représentation à main levée et en perspective (3D). Il peut représenter la structure de l’objet. |
|
|
|
b. - Un schéma est une représentation codifiée des fonctions et de la structure d’un objet. - Il permet de comprendre le fonctionnement, l’organisation et les relations internes (liaisons). - Il utilise généralement des symboles normalisés (électriques, hydrauliques, thermiques,…), des couleurs, des flèches pour montrer les mouvements, forces, flux,… |
||
 |
 |
 |
|

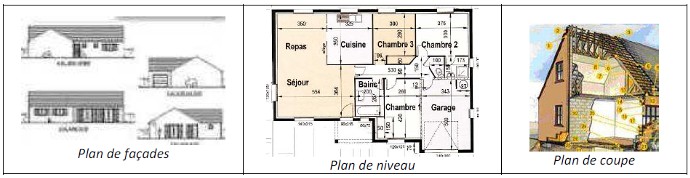

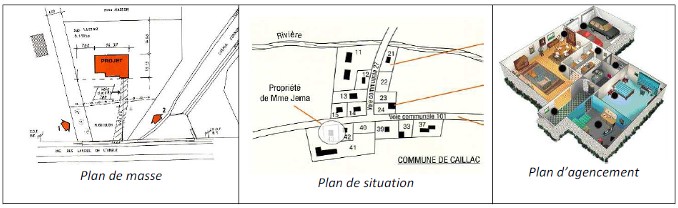

c. Des dessins plus élaborés, souvent en 2D (on parle alors de plans), devront ensuite être faits en vue de la réalisation : Plans de masse, plan de coupe, plans de situation, façades,... |
||
|
|
||
|
|
||
|
2. MODELISATION |
||
|

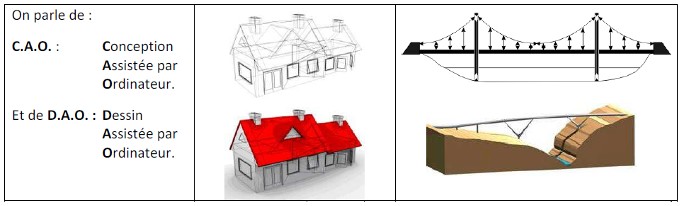

Quelque soit le domaine (mécanique, architecture, électronique,…) l’informatique a apporté : - Une visualisation réaliste (mais virtuelle) de l’objet réel, et dynamique, - La simulation du fonctionnement et du respect de la sécurité, avant même la réalisation, - Une interactivité entre les différents documents (fichiers) : Modifications et mises à jour simultanées, - Un échange simplifié de ces documents (Meilleure communication), - La transformation facile du 3D au 2D,… |
||
|
|
||
| Les fiches de connaissance associées | ||
| Fiche de connaissance N°5.3 | ||
7 Les représentations d'un objet
| La représentation fonctionnelle |
|---|
| Exemple d'un chauffe eau solaire |
|
Animation Flash sur la chaîne d'énergie d'un chauffe-eau solaire(source : Technologie Erick Durant) |
7 Les représentations d'un objet
| Les différents types de représentation |
|---|
