  74 Organiser l'assemblage d'un produit

Procédé d’assemblage

Mise en application

Exemples

Le collage est un procédé qui permet de maintenir deux matériaux semblables ou différents au moyen d'une colle par adhésion.

C’est un assemblage définitif, c'est-à-dire non démontable.

Le rivetage est un assemblage de pièces à l'aide de rivets. C'est un assemblage définitif, sauf destruction du rivet.

Le soudage est un procédé suivant lequel deux ou plusieurs pièces de métal ou de plastique sont assemblées par chauffage.

C’est un assemblage définitif.

Le brasage On appelle brasage, l'assemblage à l'aide d'un métal d'apport de nature différente des pièces assemblées. Métal d'apport qui a une température de fusion inférieure aux pièces assemblées. (alliage d’étain)

Le vissage est un moyen de fixer deux ou plusieurs pièces à l’aide d’une tige filetée.

C’est un assemblage démontable.

Un emboîtement est un assemblage de deux ou plusieurs éléments introduits les un dans les autres.

C’est un assemblage démontable.

Il peut cependant être collé ou maintenu par exemple à l’aide d’un collier vissé.


Les fiches de connaissances associées
la fiche de connaissance 63 (71,74)

  74 Organiser l'assemblage d'un produit

  1. Classer les étapes

Pour fabriquer ou monter les différents éléments d’un objet technique, il est important de recenser les différentes opérations pour ensuite les classer dans un ordre chronologique.

Cette chronologie peut être présentée sous forme de liste, de tableau, d’organigramme numéroté ou de planning.

Sur ce planning, on peut situer la date de réalisation du radier : du 12/01/09 au 24/01/09

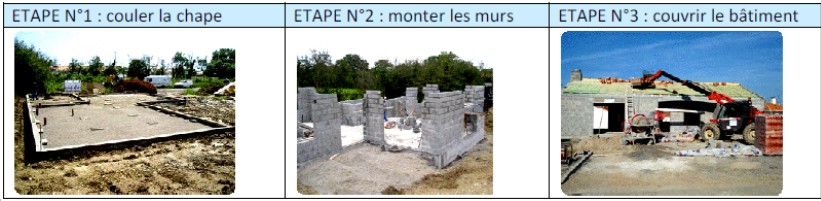

Exemple de succession d’opérations pour la fabrication d’une maison individuelle :

Certains éléments ne peuvent être assemblés que si d’autres sont déjà montés :

C’est le principe d’antériorité

Exemple : On ne peut poser les tuiles si la charpente n’a pas été montée.

On peut par contre avoir des opérations simultanées qui ne se sont pas subordonnées au principe

d’antériorité : Papiers peints – Carrelage Menuiserie – Électricité etc….

Des sites pour mieux comprendre

Les fiches connaissances associées
Fiche connaissance 5.2 77 74

  74 Organiser l'assemblage d'un produit

  Organiser l'assemblage dun produit






  74 Organiser l'assemblage d'un produit

Monter un objet
