»» Besoin, fonction d’usage et d’estime.

»» Fonction technique, solutions techniques.

»»Représentation du fonctionnement d’un objet technique.

»»Comparaison de solutions techniques : constitutions, fonctions, organes.

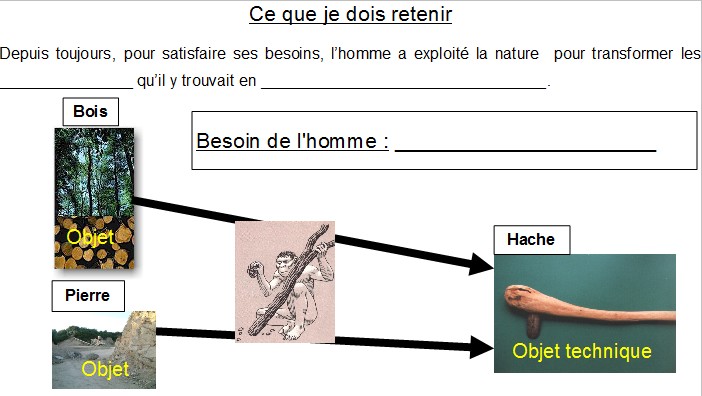

 Besoin de l'homme : Couper, trancher

Depuis toujours, pour satisfaire ses besoins, l’homme a exploité la nature pour transformer les objets qu’il y trouvait en objets techniques.

-Besoin : Ce qui est nécessaire pour répondre à un manque ou à une insatisfaction.

Exemples : se loger, se nourrir, communiquer, se divertir,…

Pour un besoin donné, il existe généralement de nombreux produits différents permettant de le satisfaire.

A qui le produit rend-il service?

Dans quel but le produit est-il utilisé?

La fonction d’usage s'exprime généralement sous la forme d'un verbe suivi d'un complément. Il faut préciser les choses.

Exemple : une automobile sert à se déplacer sur le sol sur une grande distance contrairement au vélo qui sert à se déplacer sur le sol sur une courte distance.

La fonction d'estime : Un objet technique se distingue par ses formes, sa couleur, les matériaux utilisés, ses performances techniques... C'est ce qui séduira le client lors de l'achat; c'est ce que l'on appelle la fonction d'estime. Elle est liée au goût des utilisateurs et peut être différente d'une personne à l'autre

Pour t’aider à trouver la fonction d’estime d’un objet technique, tu peux te poser la question :

Pourquoi il me plaît ?

Pour assurer sa fonction d'usage, un produit technique s'appuie sur des principes de fonctionnement

qui précisent la chronologie des actions nécessaires au fonctionnement de l’objet.

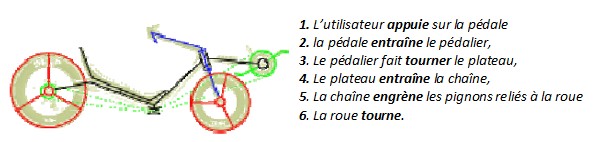

Exemple :

Les éléments de l’objet appartiennent souvent à des sous-ensembles (direction, suspension, freinage,…).

Chaque sous-ensemble joue un rôle, il a une fonction particulière, appelée fonction technique.

C’est l’association de toutes les fonctions techniques de l’objet qui permet de réaliser la fonction d’usage.

Ces fonctions techniques peuvent être remplies de diverses manières, en utilisant des solutions techniques différentes.

Pour imaginer, communiquer, comprendre, expliquer le fonctionnement d’un objet technique, pour le fabriquer, on a besoin de le représenter.

La plupart de ces représentations graphiques sont définies par des règles précises (normes) communes à tous les techniciens.

  On appelle croquis la représentation à main levée d’un objet technique.

Il sert de point de départ à un dessin qui sera réalisé plus tard avec plus de précision.

  Pour un même objet, la représentation peut prendre différents aspects :

a. LA REPRÉSENTATION EN PERSPECTIVE : Cette représentation est un dessin en volume (3D) de l’objet dans une position quelconque. Elle donne une bonne idée générale de cet objet.

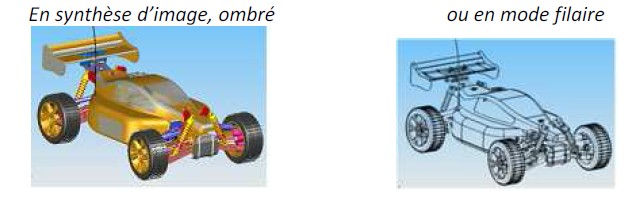

b. Le Dessin Assisté par Ordinateur (D.A.O) permet de rendre le dessin plus réaliste, de créer des ombres, de faire tourner l’objet dans l’espace,…. On l’appelle modèle numérique.

c. LA VUE ÉCLATÉE : Elle permet de positionner les différentes pièces d’un objet les unes par rapport aux autres.

d. la nomenclature: Ces dessins sont généralement accompagnés d’une nomenclature. Il s’agit d’un tableau qui donne la liste de tous les éléments d’un objet technique.

e. LES SCHEMAS : Pour décrire le fonctionnement de l’objet, il est souvent nécessaire d’utiliser des SCHEMAS  respectant des codes où apparaissent, grâce à des flèches de direction, les différents mouvements possibles, ainsi que les liaisons entre éléments.

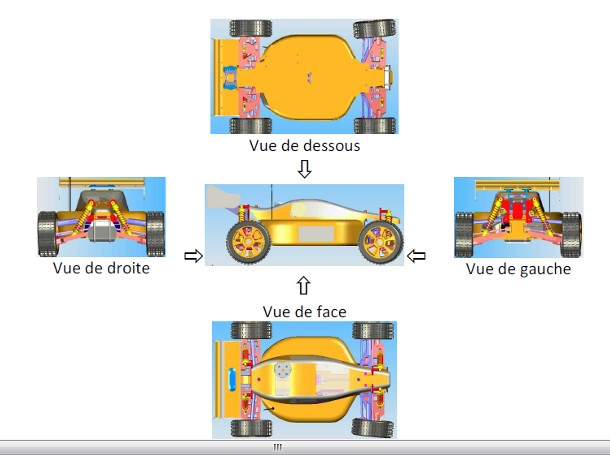

f. LE DESSIN PAR PROJECTION (vues 2D) : L’objet n’est plus représenté en volume mais par plusieurs vues en 2 dimensions, alignées (vue de face, de droite, de gauche,…) sur lesquelles on ne voit qu’une seule face à la fois.
